VVINSCO | Componentes de Corrimão Soldáveis

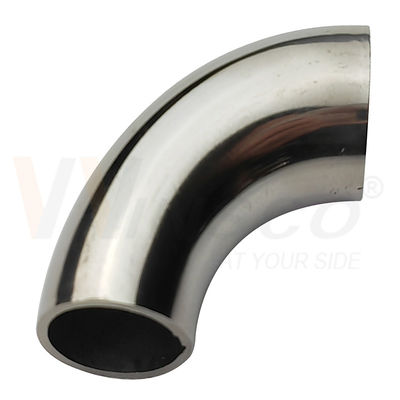

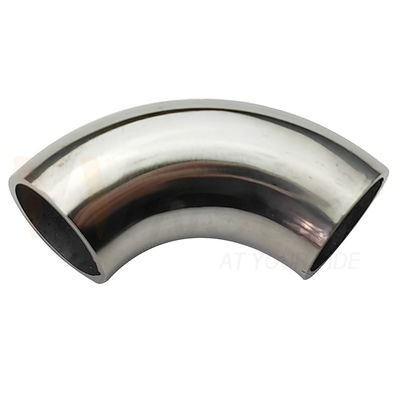

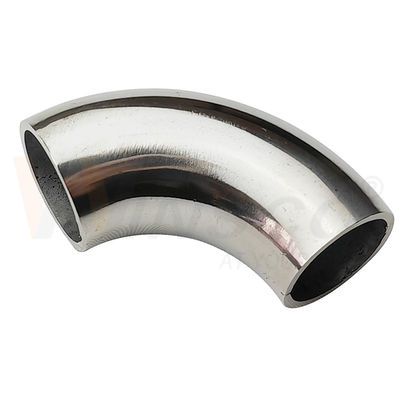

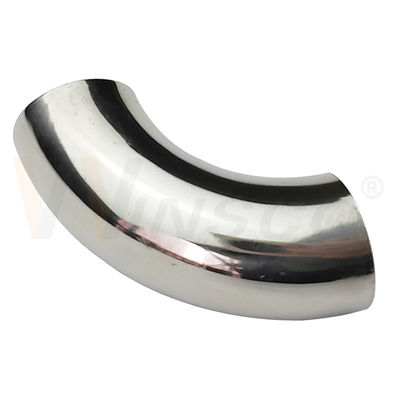

Cotovelo de Corrimão de Aço Inoxidável de 90 Graus de 15,9 mm (5/8 Polegada) - Comprimento do Arco de 55 mm
Um cotovelo soldável compacto para combinar com tubo de corrimão de aço inoxidável de 15,9 mm / 5/8 polegada. Disponível em SS201, SS304 e SS316 com acabamento polido espelhado ou acetinado/escovado para corrimãos decorativos de pequeno diâmetro, balaustradas e serralharia fabricada.
OD 15,9 mm / 5/8 PolegadaCotovelo de 90 GrausArco 55 mm / 2,17 PolegadasParede de 1,2 / 1,5 mm201 / 304 / 316
Visão Geral do Produto

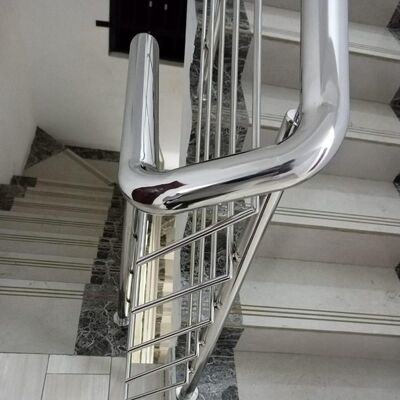

Este cotovelo forma uma curva suave de 90 graus entre seções de tubo de aço inoxidável correspondentes. Seu comprimento de arco de 55 mm fornece uma curva compacta para corrimãos arquitetônicos leves e fabricação personalizada de aço inoxidável. Para uma junta limpa, o OD do cotovelo, a espessura da parede e o acabamento devem ser confirmados contra o tubo conectado antes da produção.
Requisito de ajuste: 15,9 mm é o diâmetro externo do cotovelo. Ele deve ser correspondido ao OD e à espessura da parede do tubo real; tubos de 16 mm devem ser confirmados separadamente em vez de assumidos como intercambiáveis.
Especificações Técnicas
| Produto |
Cotovelo de corrimão / corrimão de aço inoxidável soldável de 90 graus |
| Diâmetro Externo |
15,9 mm / 5/8 Polegada |
| Comprimento do Arco |
55 mm / aproximadamente 2,17 Polegadas |
| Espessura da Parede |
1,2 mm (0,047 polegada) ou 1,5 mm (0,059 polegada) |
| Material |
Aço inoxidável AISI 201, AISI 304 ou AISI 316 |
| Acabamento |
Polido espelhado (PSS) ou acetinado/escovado (SSS) |
| Conexão |
Conexão de solda de topo / fabricação; o instalador deve confirmar o procedimento de soldagem |
| Personalização |
Grau, acabamento, dimensões, rotulagem e embalagem sujeitos à confirmação do desenho e da quantidade |
Por que este cotovelo ajuda a reduzir o risco de instalação
Identificação Exata do ODReferências métricas e em polegadas ajudam os compradores a combinar o cotovelo com o tubo pretendido.
Comprimento do Arco DefinidoA dimensão do arco de 55 mm suporta verificações de layout antes da fabricação.
Coordenação de AcabamentoOpções espelhadas e acetinadas podem ser alinhadas com o tubo de corrimão conectado.
Seleção de GrauEscolha 201 para interiores secos, 304 para uso arquitetônico geral ou 316 para exposição costeira e à beira da piscina.
Soldagem ControladaUma espessura de parede correspondente torna o alinhamento, a soldagem de ponte e o acabamento da solda mais previsíveis.
Verificação do PedidoDimensões, material, superfície, quantidade e rótulos podem ser verificados antes do envio.
Referência da Série de Tamanho do Cotovelo de 90 Graus
A tabela abaixo mostra a série mais ampla de cotovelos VVINSCO. Confirme a especificação do produto destacada - OD de 15,9 mm, arco de 55 mm e espessura de parede selecionada - na cotação e no desenho aprovado.
Sequência Recomendada de Soldagem e Acabamento
- Verifique o OD do tubo de 15,9 mm, a espessura da parede, o grau, o ângulo de 90 graus e o requisito de arco de 55 mm.
- Corte reto, limpe e rebarbe as extremidades do tubo de união.
- Use um gabarito para alinhar o cotovelo e o tubo na direção de 90 graus necessária.
- Solde de ponte simetricamente, em seguida, complete o procedimento de soldagem TIG aprovado.
- Acabe a solda cuidadosamente e restaure o grão espelhado ou acetinado especificado.
- Inspecione o ângulo, o alinhamento da junta, as dimensões e a superfície visível antes da instalação.
Nota de engenharia: Este é um componente de corrimão, não um acessório de tubo de pressão certificado. As cargas finais do corrimão, o projeto da solda, as ancoragens e a instalação devem seguir a especificação do engenheiro do projeto e os regulamentos de construção locais.
O que enviar para uma cotação
- OD Requerido: 15,9 mm / 5/8 Polegada
- Espessura da parede: 1,2 mm ou 1,5 mm
- Grau: SS201, SS304 ou SS316
- Acabamento: espelhado ou acetinado/escovado, incluindo requisito de grão
- Quantidade, embalagem, destino e qualquer desenho ou amostra
Perguntas Frequentes
Este cotovelo serve em um tubo de 16 mm?
Não automaticamente. O OD listado é de 15,9 mm. Confirme a tolerância real do tubo e a junta de solda pretendida antes de fazer o pedido.
Qual grau é recomendado perto do mar ou de uma piscina?
SS316 é a opção preferida para ambientes costeiros, à beira da piscina e propensos a cloretos. A limpeza e a manutenção ainda são necessárias.
A VVINSCO pode fornecer o tubo correspondente?
Sim. Envie o grau, OD, espessura da parede, acabamento, comprimento e quantidade necessários para que o cotovelo e o tubo possam ser avaliados como um pedido coordenado.
Confirme a Compatibilidade Antes da Produção
Envie para a VVINSCO seu OD do tubo, espessura da parede, grau, superfície, quantidade e desenho. A Winsco Metal traz mais de 23 anos de experiência em fabricação e exportação de aço inoxidável para pedidos de corrimão padrão e personalizados.
