15.9mm (5/8 de polegada) aço inoxidável 90 graus Soldado-On Cotovelo de manobras com arco de 55mm em SS201/304/316 e espelho ou acabamento de cetim

100 partes ou negociáveis
MOQ
Unit price depends on material grade, thickness, surface finish, dimension and order quantity. We support multiple trade terms: EXW, FOB, CIF, CFR, DDP. Please send your required specs and quantity to us for exact quotation.
preço
15.9mm (5/8 de polegada) aço inoxidável 90 graus Soldado-On Cotovelo de manobras com arco de 55mm em SS201/304/316 e espelho ou acabamento de cetim
Características Galeria Descrição de produto Avaliações e comentários Peça umas citações
Características
Especificações
Diâmetro externo: 15,9 mm / 5/8 pol.
Material: AISI 201/304/316
Superfície: Espelho Polido / Cetim Escovado
Comprimento do arco: 55 mm / 2,17 polegadas
Conexão: Solução solúvel
Espessura da Parede: 1.2 mm / 1.5 mm
Destacar:

Cotovelo do corrimão de aço inoxidável de 55 mm

,

Acessórios para corrimões de aço inoxidável de classe 304

,

19.1 mm OD cotovelo de aço inoxidável

Informação básica
Lugar de origem: Fo Shan, China.
Marca: VVINSCO/WINSCO METAL
Certificação: ISO,SGS,TUV,MTC,Third Party From Customers
Número do modelo: Embalagem de exportação em condições de navegar especialmente projetada para acessórios de escadas e
Condições de Pagamento e Envio
Detalhes da embalagem: Acessórios de escada/escada/grampos/barrancos/balustradas de aço inoxidável:Cada peça em um saco de
Tempo de entrega: Amostra: 3-7 dias; Produção em massa: 15-45 dias
Termos de pagamento: L/C,T/T
Habilidade da fonte: 100000 peças por mês
Descrição de produto
15,9mm 5/8 Polegada SS201 304 316 Aço Inoxidável Espelhado Fosco Cotovelo de Corrimão Soldável a 90 Graus
Visão Geral do Produto

VVINSCO | Componentes de Guarda-Corpo Soldáveis

Cotovelo de Corrimão de Aço Inoxidável a 90 Graus de 15,9 mm (5/8 Polegada) - Comprimento do Arco de 55 mm

Um cotovelo soldável compacto para combinar com tubo de corrimão de aço inoxidável de 15,9 mm / 5/8 polegada de diâmetro externo. Disponível em SS201, SS304 e SS316 com acabamento polido espelhado ou acetinado/escovado para corrimãos decorativos de pequeno diâmetro, balaustradas e serralheria fabricada.

Diâmetro Externo 15,9 mm / 5/8 Polegada | Cotovelo de 90 Graus | Arco 55 mm / 2,17 Polegadas | Parede de 1,2 / 1,5 mm | 201 / 304 / 316

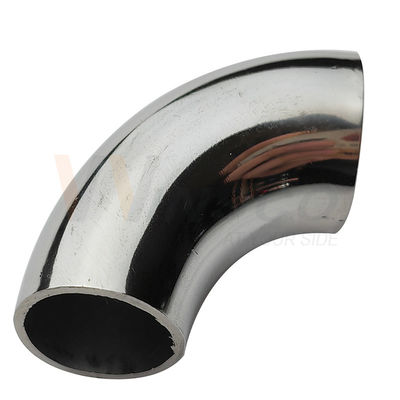

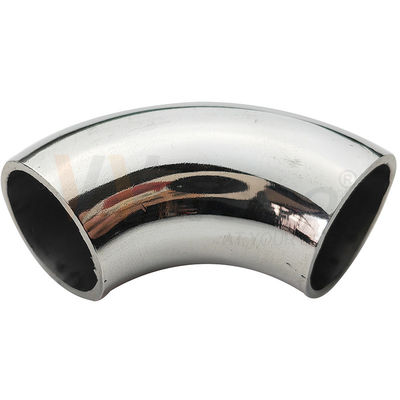

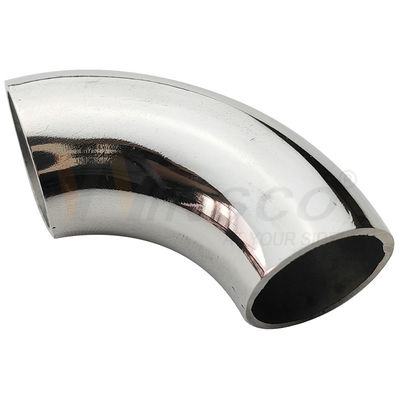

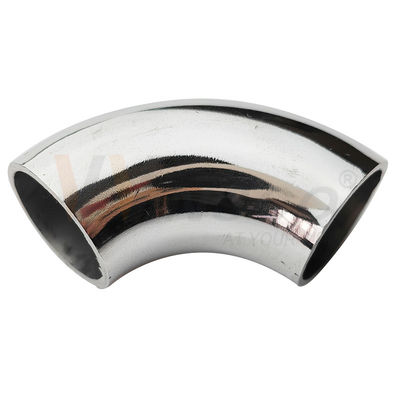

15.9mm stainless steel 90 degree handrail elbow product photo
Detalhes do Produto

Este cotovelo forma uma curva suave de 90 graus entre seções de tubo de aço inoxidável correspondentes. Seu comprimento de arco de 55 mm fornece uma curva compacta para corrimãos arquitetônicos leves e fabricação personalizada de aço inoxidável. Para uma junta limpa, o diâmetro externo do cotovelo, a espessura da parede e o acabamento devem ser confirmados em relação ao tubo conectado antes da produção.

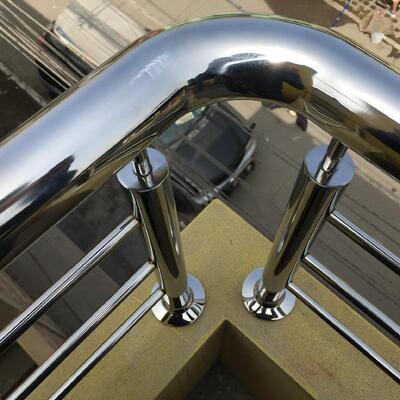

Close-up view of stainless steel handrail elbow connection

Requisito de ajuste: 15,9 mm é o diâmetro externo do cotovelo. Ele deve ser compatível com o diâmetro externo e a espessura da parede do tubo real; tubos de 16 mm devem ser confirmados separadamente, em vez de assumidos como intercambiáveis.

Especificações Técnicas
Produto Cotovelo de corrimão / guarda-corpo de aço inoxidável soldável a 90 graus
Diâmetro Externo 15,9 mm / 5/8 Polegada
Comprimento do Arco 55 mm / aproximadamente 2,17 Polegadas
Espessura da Parede 1,2 mm (0,047 Polegada) ou 1,5 mm (0,059 Polegada)
Material Aço inoxidável AISI 201, AISI 304 ou AISI 316
Acabamento Polido espelhado (PSS) ou acetinado/escovado (SSS)
Conexão Conexão de topo / fabricação; o instalador deve confirmar o procedimento de soldagem
Personalização Grau, acabamento, dimensões, rotulagem e embalagem sujeitos à confirmação do desenho e da quantidade
Por que este cotovelo ajuda a reduzir o risco de instalação
Diagram showing elbow installation benefits
  • Identificação Exata do Diâmetro Externo - Referências métricas e em polegadas ajudam os compradores a combinar o cotovelo com o tubo pretendido.
  • Comprimento do Arco Definido - A dimensão do arco de 55 mm suporta verificações de layout antes da fabricação.
  • Coordenação de Acabamento - Opções espelhadas e acetinadas podem ser alinhadas com o tubo de corrimão conectado.
  • Seleção de Grau - Escolha 201 para interiores secos, 304 para uso arquitetônico geral ou 316 para exposição costeira e à beira da piscina.
  • Soldagem Controlada - Uma espessura de parede correspondente torna o alinhamento, a soldagem de ponteamento e o acabamento da solda mais previsíveis.
  • Verificação do Pedido - Dimensões, material, superfície, quantidade e rótulos podem ser verificados antes do envio.
Referência da Série de Tamanhos de Cotovelo de 90 Graus

A tabela abaixo mostra a série mais ampla de cotovelos VVINSCO. Confirme a especificação do produto destacada - diâmetro externo de 15,9 mm, arco de 55 mm e espessura de parede selecionada - na cotação e no desenho aprovado.

VVINSCO stainless steel 90 degree handrail elbow OD arc length and wall thickness chart
Sequência Recomendada de Soldagem e Acabamento
  1. Verifique o diâmetro externo do tubo de 15,9 mm, a espessura da parede, o grau, o ângulo de 90 graus e o requisito de arco de 55 mm.
  2. Corte reto, limpe e rebarbe as extremidades do tubo a serem unidas.
  3. Use um gabarito para alinhar o cotovelo e o tubo na direção de 90 graus exigida.
  4. Solde de ponteamento simetricamente, em seguida, complete o procedimento de soldagem TIG aprovado.
  5. Acabe a solda cuidadosamente e restaure o grão espelhado ou acetinado especificado.
  6. Inspecione o ângulo, o alinhamento da junta, as dimensões e a superfície visível antes da instalação.
Nota de engenharia: Este é um componente de corrimão, não uma conexão de tubo de pressão certificada. As cargas finais do corrimão, o projeto da solda, as ancoragens e a instalação devem seguir a especificação do engenheiro do projeto e os regulamentos de construção locais.
O que enviar para uma cotação
  • Diâmetro externo necessário: 15,9 mm / 5/8 Polegada
  • Espessura da parede: 1,2 mm ou 1,5 mm
  • Grau: SS201, SS304 ou SS316
  • Acabamento: espelhado ou acetinado/escovado, incluindo requisito de grão
  • Quantidade, embalagem, destino e qualquer desenho ou amostra
Perguntas Frequentes
Este cotovelo serve em um tubo de 16 mm?
Não automaticamente. O diâmetro externo listado é de 15,9 mm. Confirme a tolerância real do tubo e a junta de solda pretendida antes de fazer o pedido.
Qual grau é recomendado perto do mar ou de uma piscina?
SS316 é a opção preferida para ambientes costeiros, à beira da piscina e propensos a cloretos. A limpeza e a manutenção ainda são necessárias.
A VVINSCO pode fornecer o tubo correspondente?
Sim. Envie o grau, diâmetro externo, espessura da parede, acabamento, comprimento e quantidade necessários para que o cotovelo e o tubo possam ser avaliados como um pedido coordenado.
Confirme a compatibilidade antes da produção

Envie à VVINSCO seu diâmetro externo do tubo, espessura da parede, grau, superfície, quantidade e desenho. A Winsco Metal traz mais de 23 anos de experiência em fabricação e exportação de aço inoxidável para pedidos de corrimãos padrão e personalizados.
